產品參數
? 輸入電壓范圍：單相 195~245V 三相 340V~420V
? 輸入頻率范圍：50/60Hz±5%
? 輸出電壓范圍：單相 0~300V（0~600V選配）三相 0~520V (0~1040V選配)
? 輸出頻率范圍：45~500Hz
? 失真率≤1% 穩壓率≤1% 頻率穩定度≤0.01%
? 可模擬世界各個國家的測試環境電網情況
高性能特性
? 單相電源最大容量可以做到600KVA，三相電源可達2000KVA
? 超強波峰因數比可達3.5：1
? 反應快，適用特殊負載。低失真干擾、輸入/輸出完全隔離
? 終端電壓回饋補償功能，確保測試功率無誤差
? 可設定波形起始角度（0~359°）,有同步源信號接口
? 運算速度快，提供精確且快速的電力參數量測
? 采用單片機（D/A電路）直接采集電壓、電流波形數據。內含RS232或RS485接口，可與電腦通訊。單機可設置五組測試組，每組可設置35個不同的測試點（不同電壓0~300V、頻率45~500Hz、時間0.1S~999.9H之設定）并可做(0~999999次）循環測試。
? 采用中央處理器設計，控制邏輯電路的開通與關閉。采用一對一驅動的方法，利于功率件的分散散熱，結構上利于“冗余”設計。
? 可選擇用電壓模擬量（0~5V）或者電流模擬量（4~20mA）控制電源輸出
? 完善的保護功能：具過載 過流 過溫度 短路 欠壓保護及報警

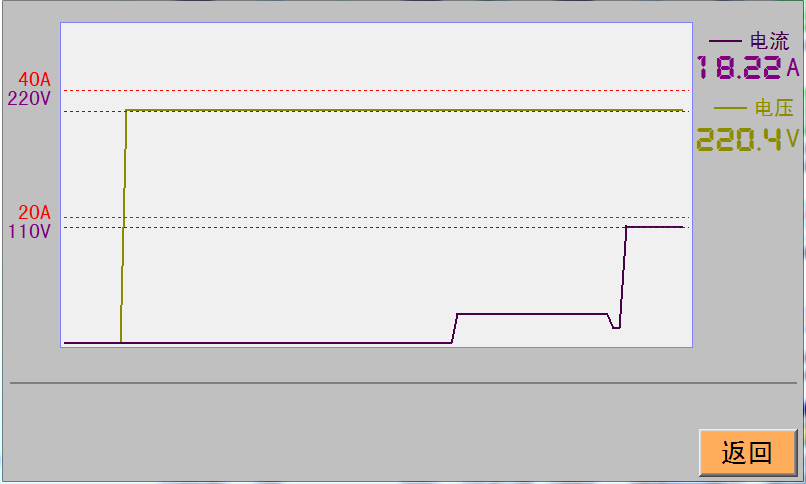

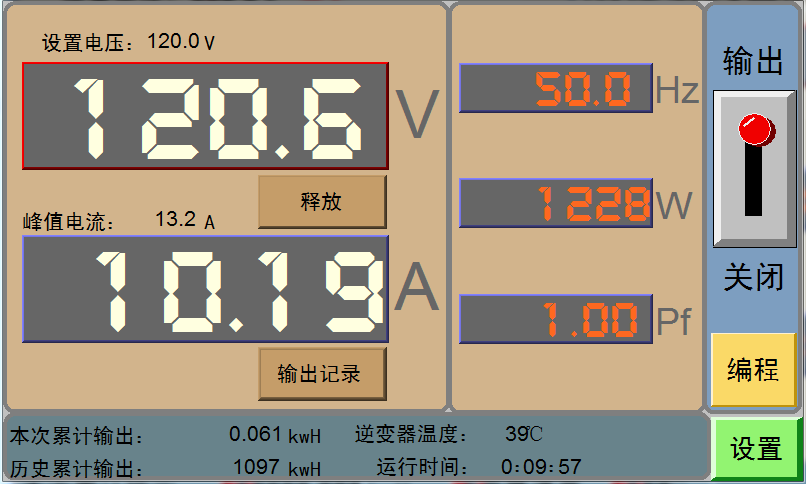

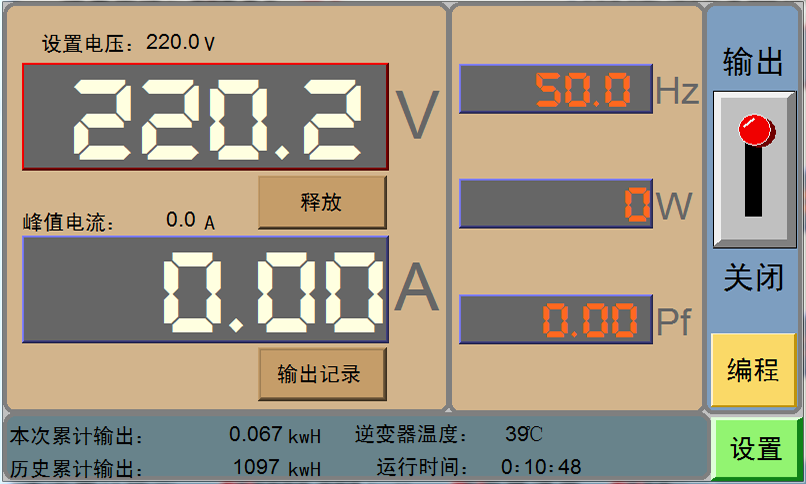

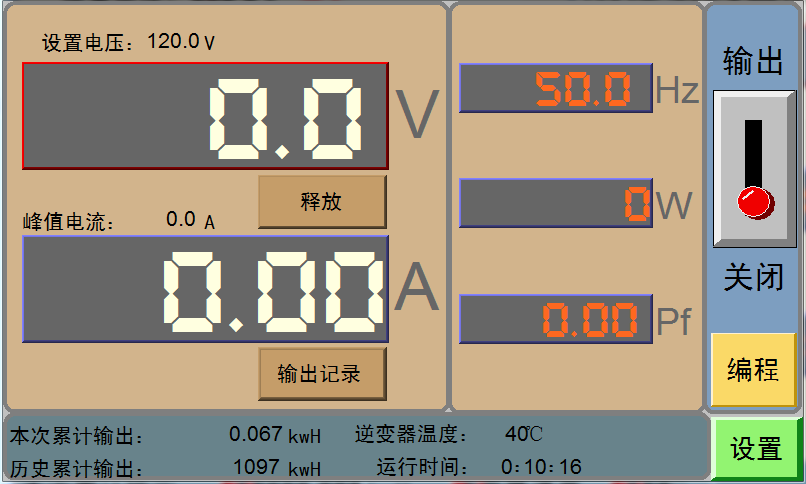

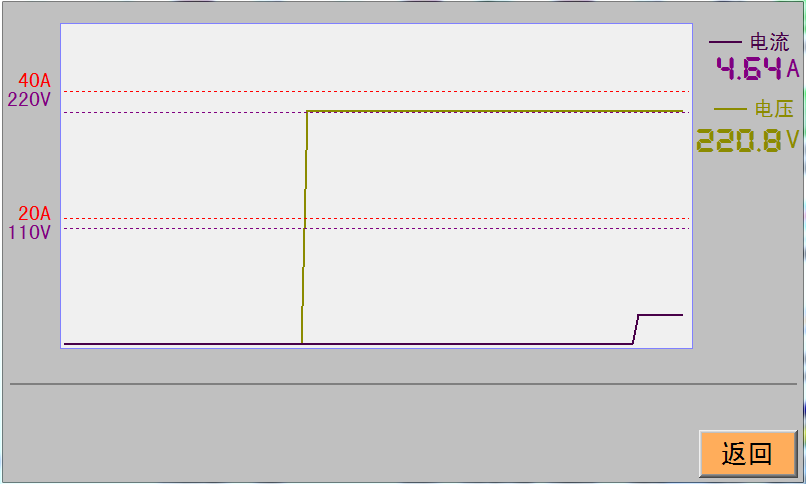

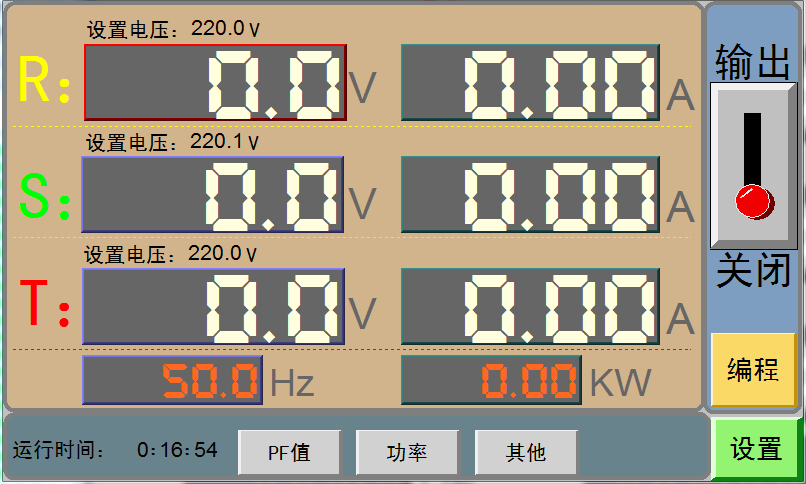

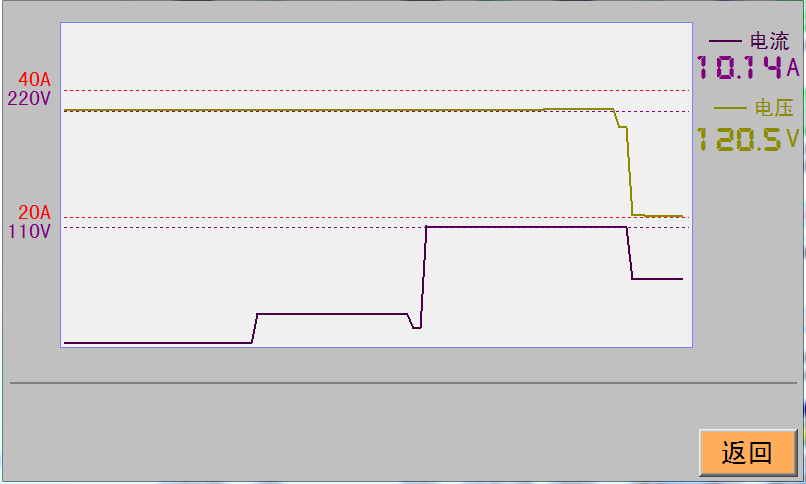

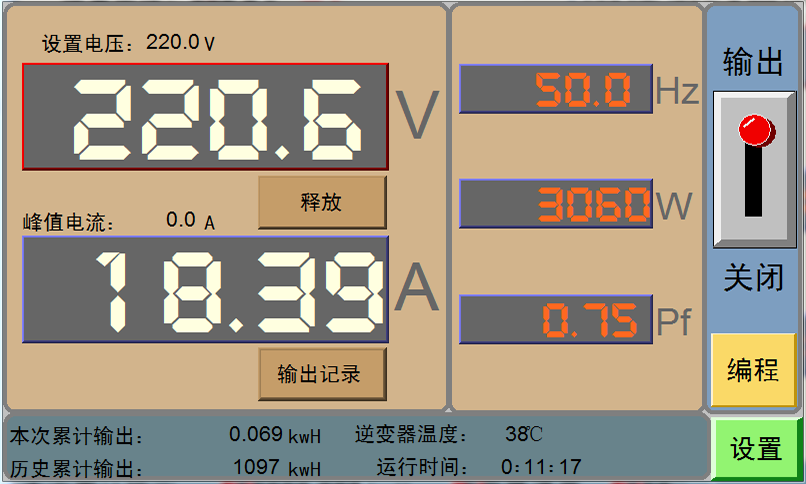

? 超大7英寸觸摸屏顯示各項參數：電壓、頻率、功率、功因、電流、峰值電流、溫度、電量、時間、相位角、阻抗值及電壓和電流的實時曲線
APA2000單相系列 Single phase series
| 型號 | 2000 | 2001 | 2002 | 2003 | 2005 | 2010 | 2015 | 2020 |
|---|---|---|---|---|---|---|---|---|
| 輸出容量 | 500VA | 1KVA | 2KVA | 3KVA | 5KVA | 10KVA | 15KVA | 20KVA |
| 輸入 | 1?2W+G 110V/220V±10% | 3?4W+G 220V/380V±10% | ||||||
| 50/60Hz±5% | ||||||||
| 輸出頻率 | 50Hz 60Hz 47~63Hz (45~500Hz選配) | |||||||
| 頻率穩定度 | 0.01% | |||||||
| 輸出電壓 | 0~150V/0~300V | |||||||
| 輸出電流 | 4.2/2.1 | 8.4/4.2 | 16.8/8.4 | 25/12.5 | 42/21 | 84/42 | 126/63 | 168/84 |
| 負載穩壓率 | ≤1% | |||||||
| 諧波失真 | ≤1% (full load≤2%) | |||||||
| 電表顯示 | 觸摸屏顯示 電壓、頻率、功率、功因、電流、峰值電流、溫度、電量、時間、相位角、阻抗值及電壓和電流的實時曲線 | |||||||
| 保護裝置 | 具過載 過流 過溫度 短路 欠壓保護及報警 | |||||||
| 重量 | 20 | 25 | 30 | 35 | 45 | 100 | 115 | 130 |
| 尺寸W*H*D | 425*89*480 | 430*200*500 | 430*490*700 | 430*580*700 | ||||
| 工作環境 | 環境溫度 0~40°C 相對濕度10~90% | |||||||
APA2000S三相系列 Three phase series
| 型號 | 2015S | 2020S | 2030S | 2045S | 2060S | 2075S | 2100S | 2120S |
|---|---|---|---|---|---|---|---|---|
| 輸出容量 | 15KVA | 20KVA | 30KVA | 45KVA | 60KVA | 75KVA | 100KVA | 120KVA |
| 輸入 |
1?2W+G 220V±10% |
3?4W+G 220V/380V±10% 50/60Hz±5% | ||||||
| 輸出頻率 | 50Hz 60Hz 47~63Hz (45~500Hz選配) | |||||||
| 頻率穩定度 | 0.01% | |||||||
| 輸出電壓 | 相電壓0V~150V/0~ 300V 線電壓0V~260V/0V~520V | |||||||
| 輸出電流 | 42/21 | 54/27 | 84/42 | 126/63 | 168/84 | 210/105 | 278/139 | 333/166 |
| 負載穩壓率 | ≤1% | |||||||
| 諧波失真 | ≤1%(full load≤2%) | |||||||
| 電表顯示 | 觸摸屏顯示 電壓、頻率、功率、功因、電流、峰值電流、溫度、電量、時間、相位角、阻抗值及電壓和電流的實時曲線 | |||||||
| 保護裝置 | 具過載 過流 過溫度 短路 欠壓 缺相保護及報警 | |||||||
| 重量 | 210 | 240 | 360 | 450 | 540 | 600 | 780 | 850 |
| 尺寸W*H*D | 510*780*710 | 430*200*500 | 750*1500*850 | 900*1780*950 | ||||
